bau von stellpult 1

das stellpult fuer das endstueck 1.


das stellpultkonzept



auf einer almhuette, in 1600m seehoehe, ohne strom, bei petroleumlampenschein



wurde an dem stellpult bzw. an der verkabelung fuer das endstueck zu tueftelt begonnen



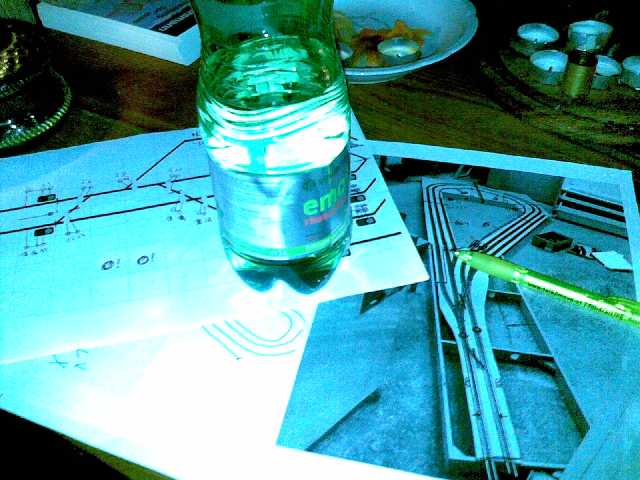

das stellpult in seiner entgueltigen fassung wie es im 2ten anlauf umgesetzt wurde

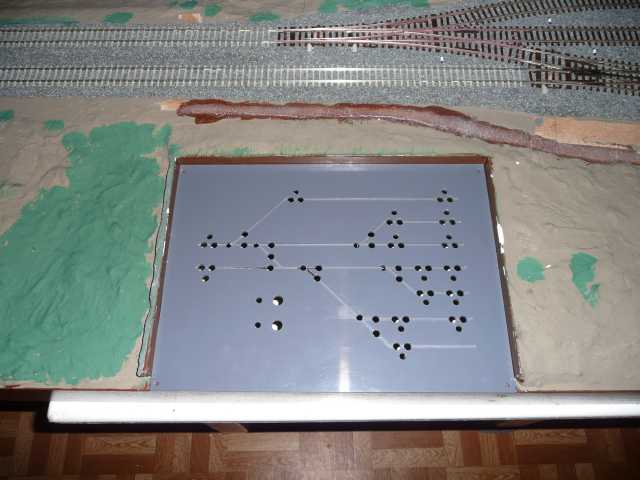

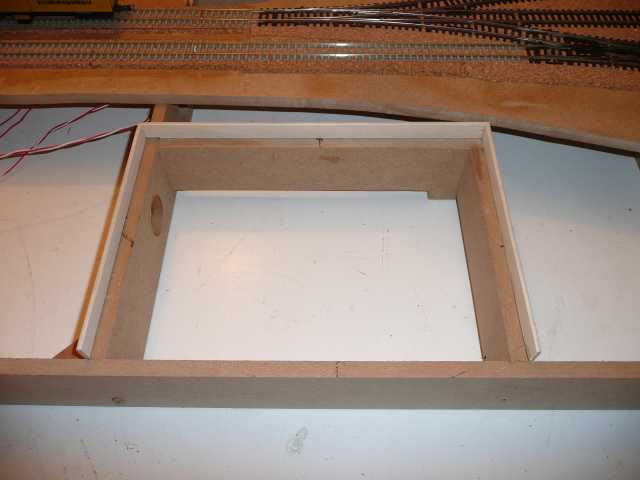

hier soll es mal seinen dienst tun

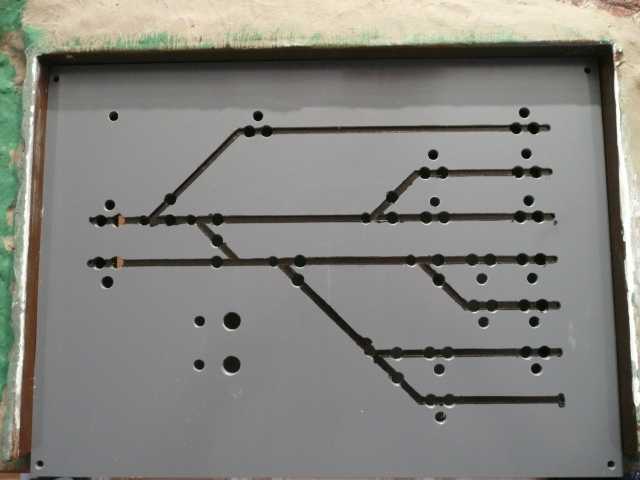

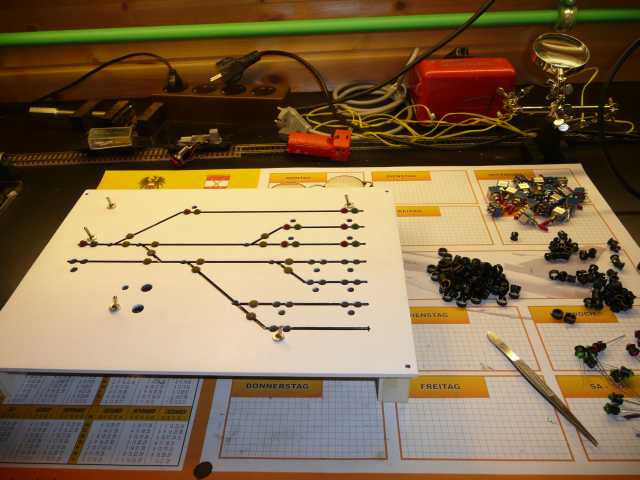

die erste gefraesste stellpultplatte von roman

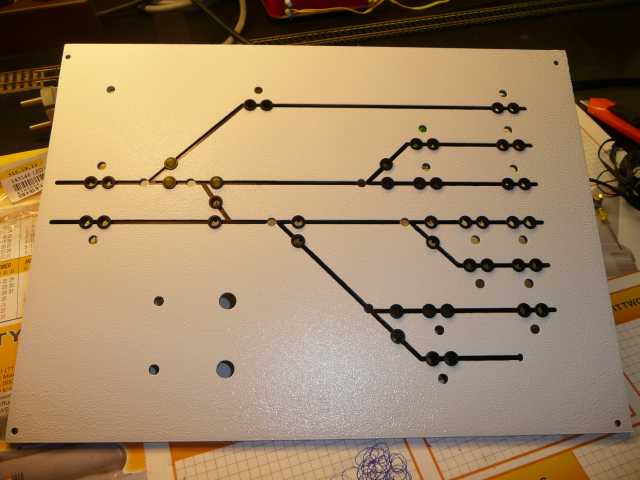

die fahrstrassen wurden mit einem edding eingefaerbt



ledfassungen, led's und schalter liegen bereit



da ich mich bei der fraessvorlage bei vielen teilen verplant bzw. vermessen hatte, wurde die fertigstellung eingestellt.

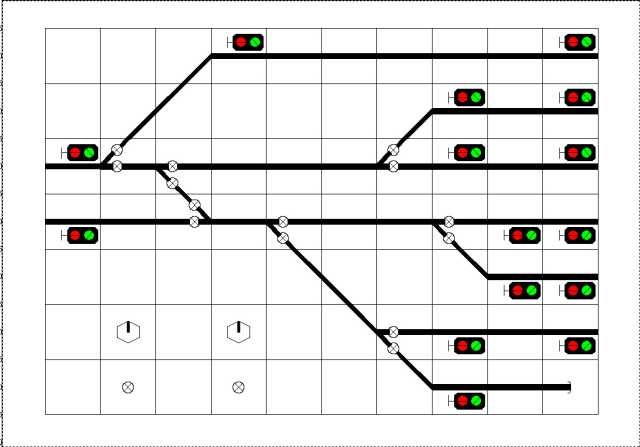

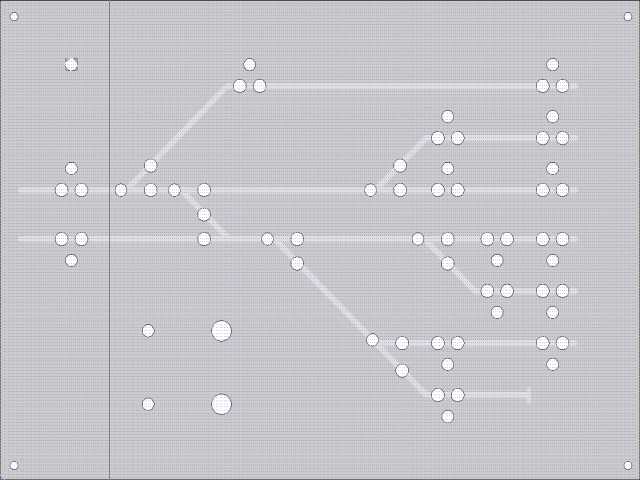

ein neuer fraessplan wurde erstellt und roman erstellte eine neue stellpultplatte

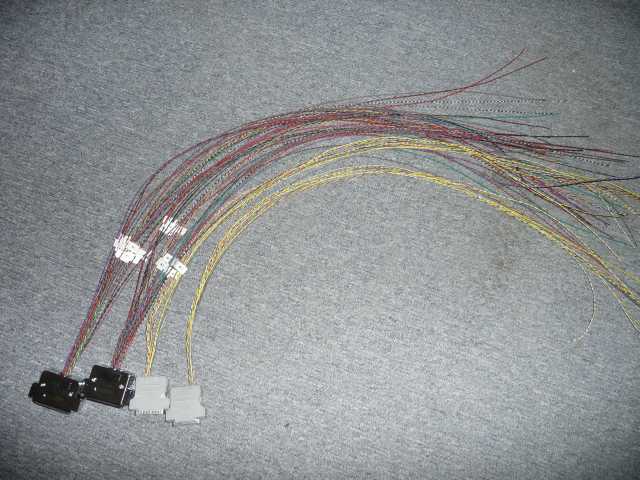

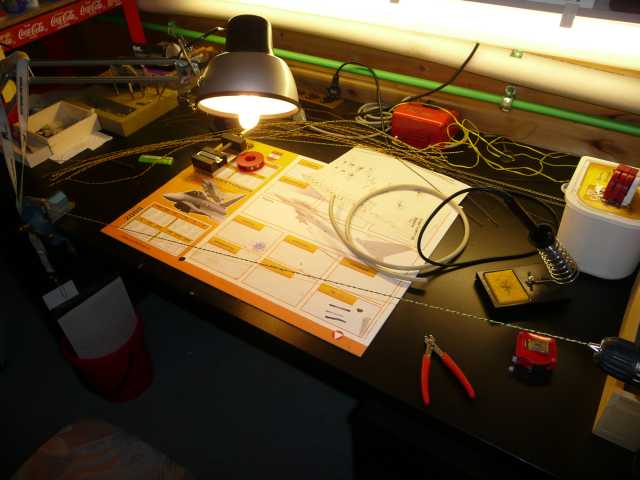

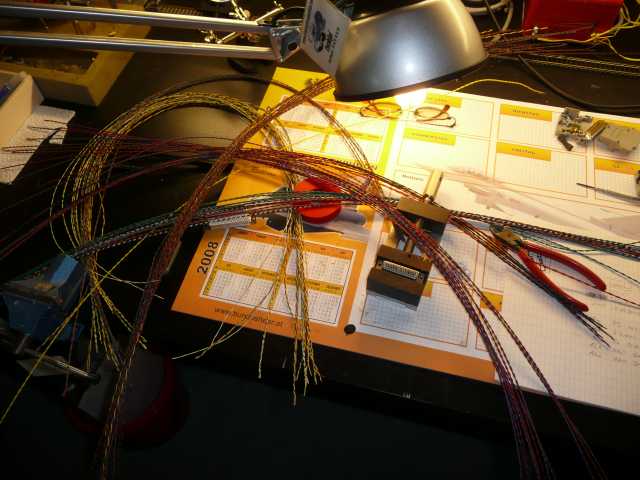

in der zwischenzeit wurden 120m kabel verdrillt und an 4 stecker geloetet

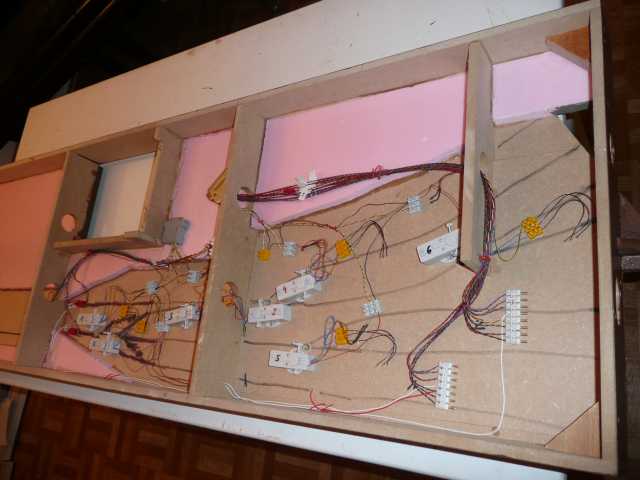

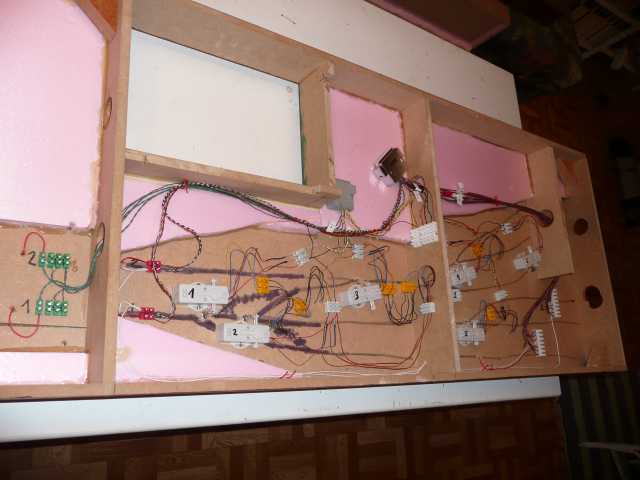

2 kabelbaeume wurden im weichenmodul eingebaut

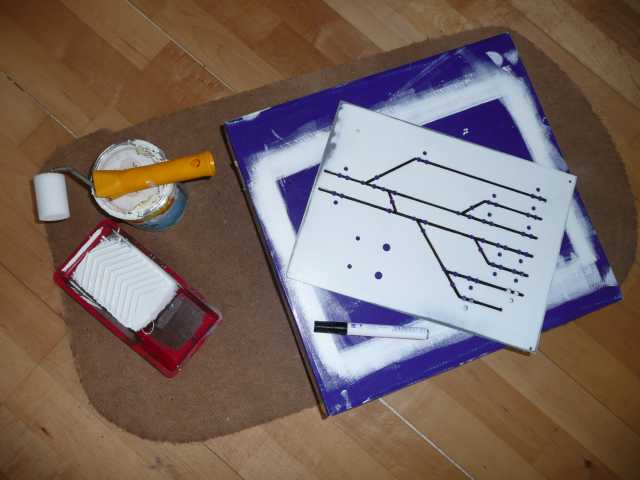

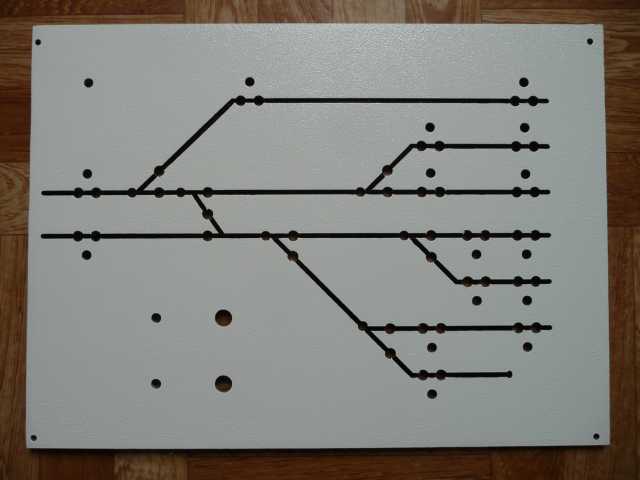

die neue stellpultplatte wurde sicherlich 5x lackiert und geschliffen



bis sie so aussah, dass ich damit zufrieden war



die neuen ledfassungen passten perfekt

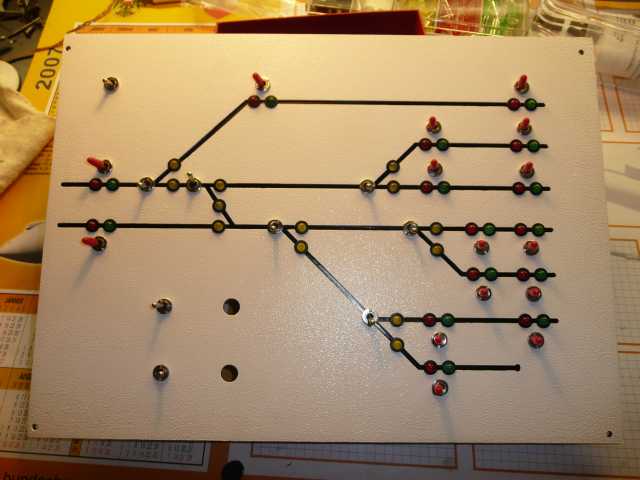

somit war die stellpultplatte schnell, mit allem notwendigen, bestueckt

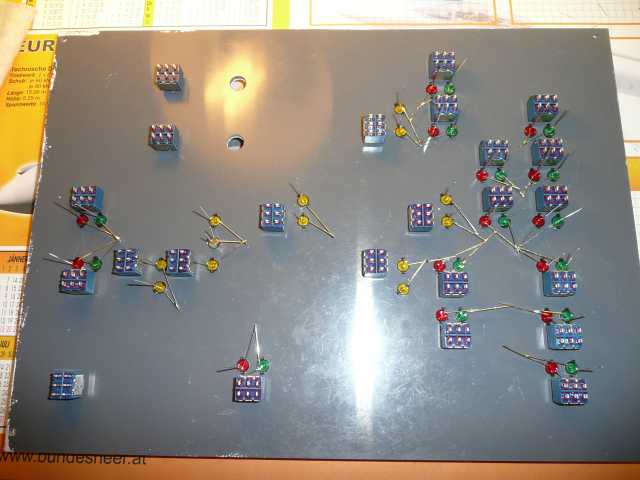

die noch kabellose rueckseite

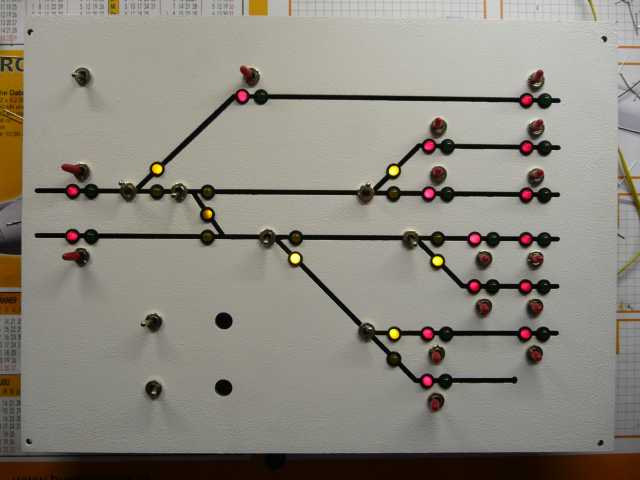

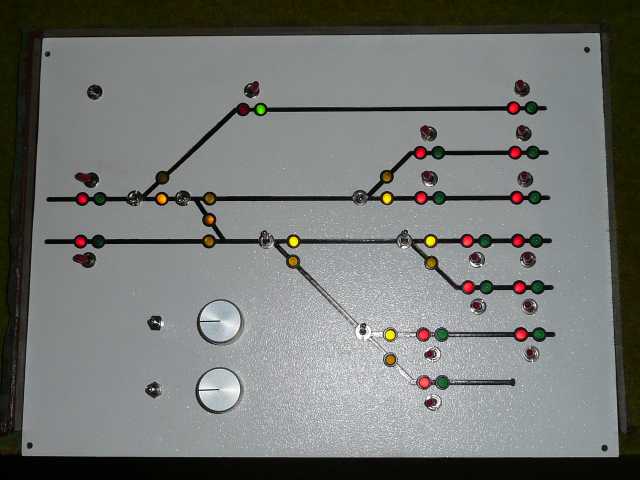

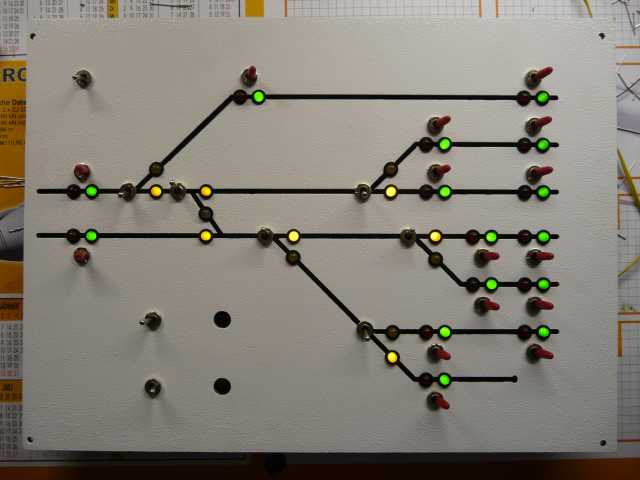

alle led's leuchten - hier die gruene version



und hier die rote

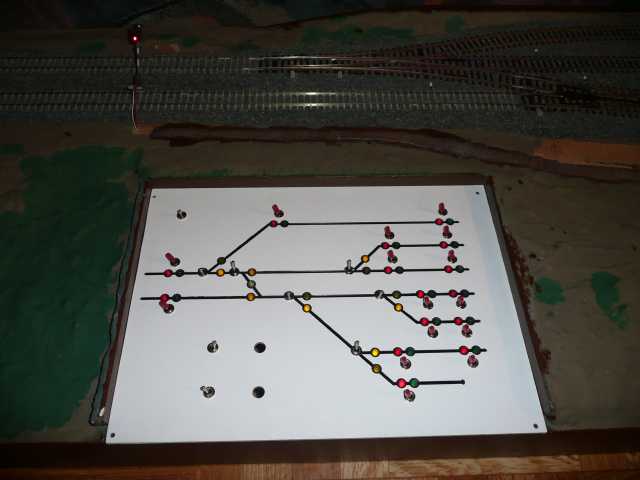

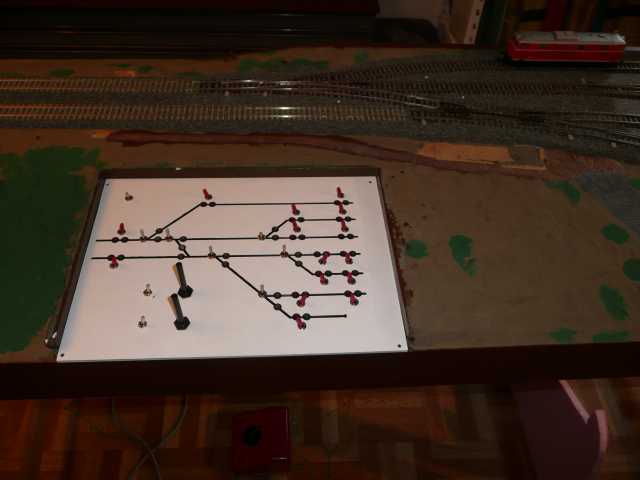

das stellpult kommt erstmals an seinen platz, zum testen

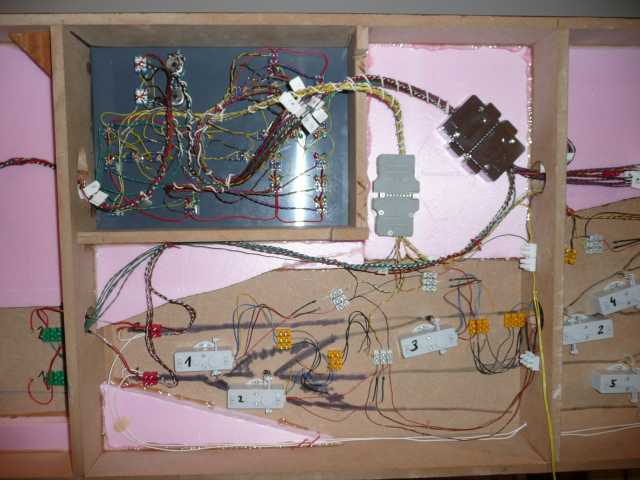

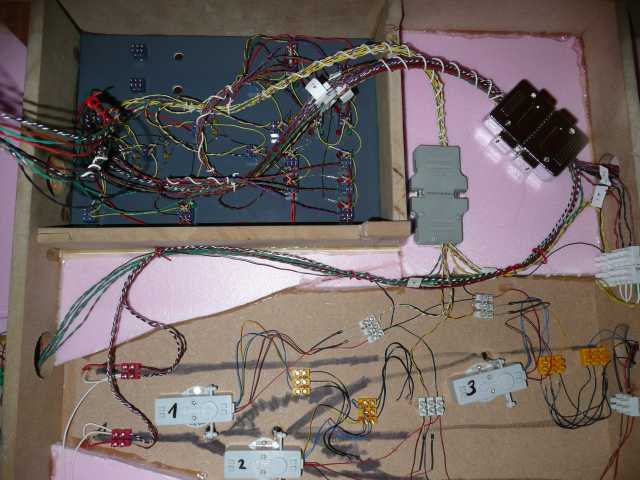

die anderen beiden kabelbaeume wurden direkt auf der stellpultplatte verbaut, wie hier zu sehen ist

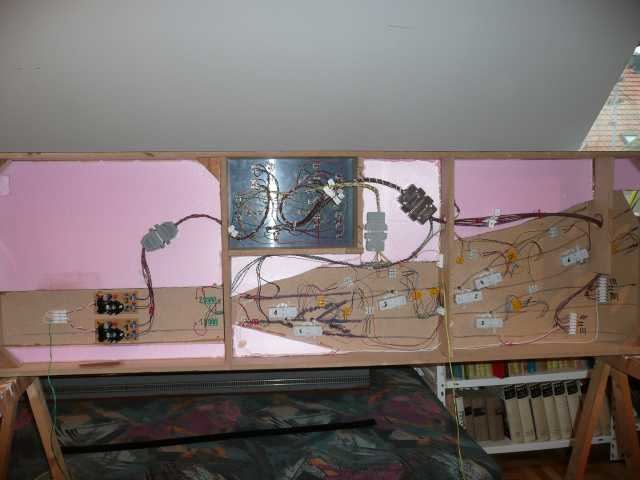

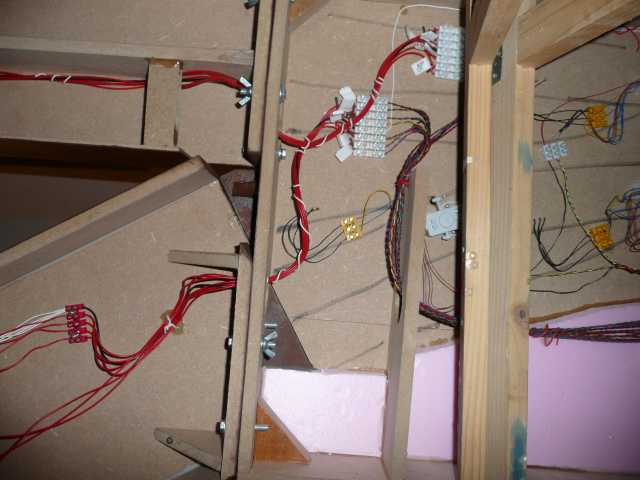

die fahrstromverbindungen zu den einzelnen teilen des endstuecks



helmut hat die beiden fahrtregler geliefert, somit ist das stellpult jetzt komplett

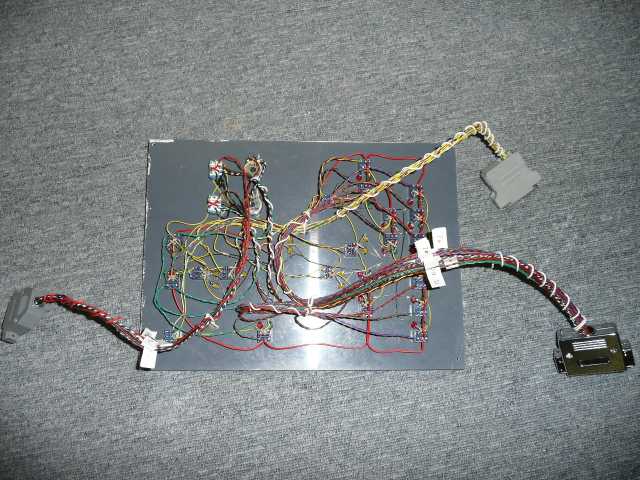

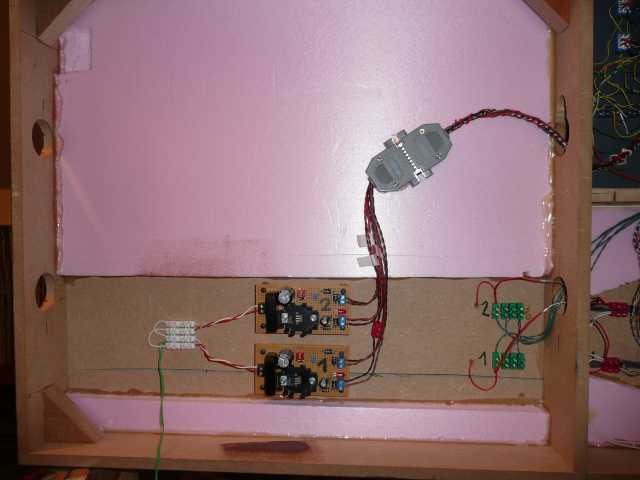

kabelbaumerklaerung: links - fahrtregler * mitte - schaltstrom * rechts - fahrstrom















ein grosses DANKE an roman fuer das stellpultfraessen und
ein grosses DANKE an helmut fuer das fahrtreglerbauen!
